Przemysłowy rusztowanie do budowy rusztowań ze stożkowymi i czopowymi przegubami

Krótkie wprowadzenie :

Głównymi elementami bezpiecznego rusztowania wspinaczkowego są pionowy pręt, poprzeczka i nachylona belka.

Każdy przedział 50 CM lub 75 CM lub 100 CM na pionowym pręcie zaopatrzony jest w rząd trzpienia, który jest wykonany z tłoczenia i spawania stalowej rury o wysokiej wytrzymałości za pomocą specjalnych zacisków. Długość linii spawania jest duża, a stabilność jest wyjątkowo wysoka. Dwa końce poprzeczki są odpowiednio ustawione za pomocą odpowiedniej klamry i trzpienia wtyku podstawy. Zakres styku pomiędzy wtyczką poprzeczną a pionową rurą stalową jest duży, z funkcją blokowania dwukierunkowego. Każdy węzeł bazowy sworznia może być wyposażony w 4 przeguby poprzeczne w tym samym czasie.

Rozsądna struktura połączenia sworznia i siła osiowa pionowego pręta sprawiają, że ogólna struktura rusztowania ma wysoką wytrzymałość w przestrzeni 3d, dobrą ogólną stabilność i niezawodną funkcję samoblokowania, która może skutecznie poprawić stabilność i bezpieczeństwo całego rusztowania rusztowania i lepiej spełniają potrzeby bezpieczeństwa konstrukcji.

Podanie:

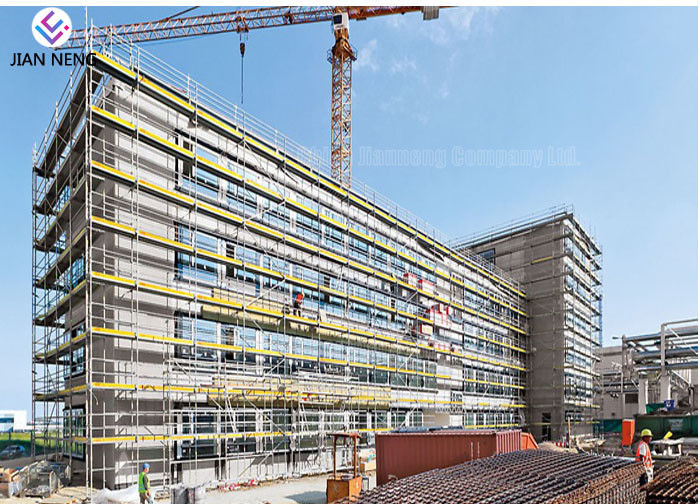

Jest szeroko stosowany w budownictwie domów, mostów, wiaduktów, tuneli, przepustów, kominów, wież ciśnień, DAMS i rusztowań wieloprzęsłowych.

Parametr techniczny:

Metoda montażu wieży szkieletowej rusztowania budowlanego ze złączami gniazdowymi i czopowymi :

Operator: 3 osoby

Krok 1: umieść 4 regulowane podstawy na ziemi, gdzie zaplanowana jest drabina bezpieczeństwa zgodnie z prostokątnym położeniem 2,44x1,27 metra. Ustaw nakrętkę na jednakową wysokość około 120 mm.

Krok 2: zainstaluj 1 dolny uchwyt drzwiowy przy wejściu do drabiny i włóż pionowy pręt wspornika drzwi do regulowanej podstawy. Zamontuj 2 stojaki środkowej warstwy po przeciwnej stronie w ten sam sposób i zainstaluj belkę poprzeczną i nachylony drążek pociągowy, aby połączyć i przymocować dolny wspornik drzwi i wspornik środkowej warstwy.

Krok 3: zainstaluj drabinkę "Z". Platforma startowa drabiny znajduje się naprzeciwko wejścia do framugi drzwi na parterze.

Krok 4: po zainstalowaniu drabinki dwuwarstwowej kontynuuj instalowanie ramy środkowej, poprzeczki i nachylonego pręta. Zainstaluj jedną warstwę drabiny dla każdej ramy warstwy środkowej i tak dalej.

Krok 5: instalując ostatnią warstwę drabiny, zainstaluj górną ramę i barierkę (poprzeczkę) i połóż 2 pedały na górnej platformie. Zwróć uwagę, że górna rama drzwi powinna być zwrócona twarzą do przedmiotu konstrukcji.

Krok 6: zainstaluj pedał mostu poza wylotem wspornika podłogowego. Jeden koniec pedału mostu połączony jest ze wspornikiem na piętrze, druga strona jest połączona z korpusem konstrukcyjnym, a poręcze są zainstalowane po obu stronach pedału mostu.

Krok 7: w końcu zainstaluj wewnętrzne szyny dla wszystkich drabin. W tym momencie kończy się montaż drabiny bezpieczeństwa.
