Szczegóły Produktu:
Zapłata:
|
typu: | Pochyły przenośnik taśmowy | powierzchni: | Mieszkanie i wzór |
---|---|---|---|
materiał: | Guma | Cecha materiału: | Odporna na ciepło |
Szerokość paska: | 500/550/650/800 / 1000mm | Voltag: | 220/380 / 415V / 440V |
Użycie: | Transimisja materiałowa | Gwarancja: | 12 miesięcy |
High Light: | portable conveyor systems,portable belt conveyor systems |
Duży system przenośnika taśmowego z rowkowaną prowadnicą wzdłużną
Opis tłoczonego przenośnika taśmowego z bocznym rowkiem:
Ruchomy przenośnik taśmowy z boczną ścianką to ciągłe urządzenie transportujące luźne materiały sypkie, takie jak koks, węgiel, wapień, piasek i żwir. Przyjmuje wysokiej jakości przenośnik taśmowy z falistą ścianą boczną i poziomą przegrodą. Pasy boczne służą do przenoszenia pochyłości materiału. Ściana boczna zwiększa nośność taśmy i zapobiega wypadaniu produktu z krawędzi taśmy. Wulkanizacja na gorąco zapewnia 5-krotnie lepszą przyczepność pomiędzy taśmą a ścianą boczną, eliminując potrzebę przykręcania bocznej ściany do pasa podstawowego. Większa przyczepność zapobiega również podniesieniu i oddzieleniu ścianki bocznej od pasa podstawowego, wydłużając żywotność paska.
Zastosowanie przenośnika taśmowego z rowkowanymi ścianami bocznymi:
System czyszczenia pochyłej ściany pochyłej jest stosowany głównie w altanach, metalurgii, górnictwie, elektryczności, węglu, odlewniach, budownictwie, przemyśle spożywczym, cementowni, nawozach itp.
Specyfikacja - parametr Techincal:
Szerokość paska (mm) | Wysokość ściany bocznej (mm) | Ilość przenośnika pod pewnymi kątami Q (m 3 / h) | |||
30 ° | 45 ° | 60 ° | 90 ° | ||
500 | 120 | 55 | 36 | 25 | 11 |
120 | 96 | 63 | 43 | 19 | |
650 | 160 | 119 | 83 | 58 | 25 |
160 | 156 | 109 | 76 | 33 | |
800 | 200 | 190 | 137 | 97 | 43 |
240 | 247 | 189 | 140 | 63 | |
1000 | 200 | 266 | 191 | 134 | 75 |
240 | 347 | 267 | 197 | 101 | |
1200 | 240 | 400 | 308 | 228 | 122 |
300 | 491 | 379 | 285 | 167 | |
1400 | 300 | 611 | 473 | 355 | 159 |
400 | 771 | 590 | 435 | 195 |
Wyróżnione zalety:
1. niski koszt utrzymania.
2. Duża pojemność transportowa i może uniknąć silnego rozlania materiału.
3. Taśma może ułatwiać przełączanie z przenoszenia poziomego na pochyłe i z przenośnika przechylonego do poziomego.
4.Oszczędza dużo miejsca, ponieważ umożliwia transport materiału w zakresie 0-90 stopni.
5.Burtowy przenośnik taśmowy jest szeroko stosowany w przemyśle węglowym, spożywczym, budowlanym, chemicznym, wodnym i elektrycznym oraz w hutnictwie.
Zasada działania

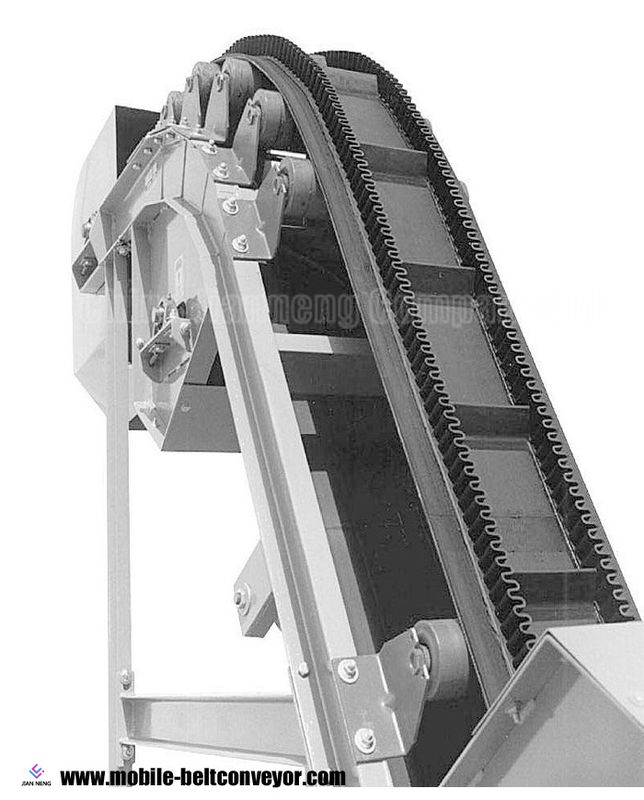

Skłonić Falisty Sidewall Cleated Rubber Belt Conveyor
Pozioma sekcja załadowcza, koło odchylające, zagina taśmę w podajnik materiału sypkiego, odbywa się na zasadniczo poziomej ścieżce podawania, gdzie pas ściany bocznej jest podtrzymywany przez obciążające koła pasowe. Doprowadzanie transportowanego materiału można uzyskać przez bezpośrednie podawanie z leja zasypowego, zsypu, taśmy podającej lub koła podającego. Wybór optymalnego stanowiska podawania zależy od właściwości materiału sypkiego i prędkości taśmy przenośnika pionowego. W górę i w dół pasma są zamknięte od dołu do góry. Podstruktury lub rolki nośne nie są konieczne w tej sekcji.
Sekcja pionowa prowadzi nad krzywą ugięcia do poziomej sekcji wyładowczej. Krzywa ugięcia składa się z wielu wysokowydajnych kół pasowych. Te koła pasowe doświadczają obciążenia w postaci odchylenia naprężenia paska od pionu do poziomu.
Na krążku napędowym, materiał sypki jest rozładowywany, a pasek jest zawracany na tylne pasmo. W zależności od właściwości materiału sypkiego, po kole napędzającym znajduje się koło ubijaka do czyszczenia taśmy po stronie powrotnej. Trzepaczka jest napędzana przez siebie. Materiał, który zawodzi z taśmy, trafia do głównego zsypu. Boczne koła odchylające obracają pas od poziomego z powrotem do pionu.
Możemy wybrać najbardziej odpowiednią maszynę zgodnie z wymaganiami klienta.
1. Jaki jest materiał transportowy i jego właściwości fizyczne? takie jak gęstość nasypowa, wielkość karmy, temperatura, zawartość mositure itp.
2. Jaka jest zdolność przetwórcza przenośnika?
3. Jaki jest kąt nachylenia przenośnika?
4. Jaka jest wysokość podnoszenia (odległość między wlotem a wylotem)?
5. Jaka jest długość sekcji poziomej?
